Ginder มักจะพบกับปัญหาและแนวทางแก้ไข

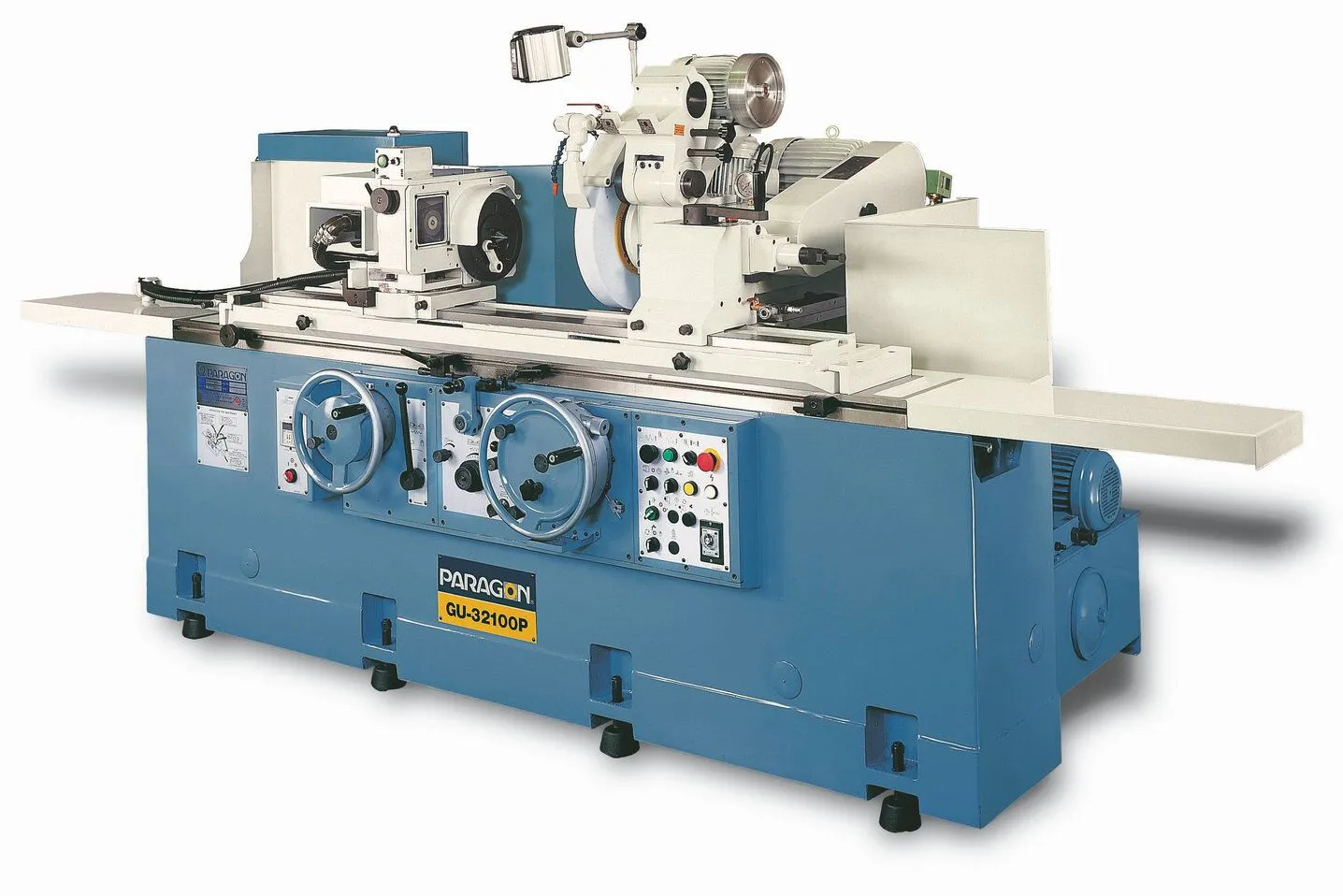

เครื่องเจียรทรงกระบอกคือชิ้นงานที่แปรรูปเป็นทรงกระบอก ทรงกรวย หรือรูปทรงอื่นของพื้นผิวด้านนอกและส่วนปลายของเครื่องบดไหล่เพลา ใช้กันอย่างแพร่หลายสามารถประมวลผลพื้นผิวด้านนอกทรงกรวยทรงกระบอกที่หลากหลายและเครื่องเจียรหน้าปลายไหล่เพลา

ในเครื่องเจียรทั้งหมด เครื่องเจียรทรงกระบอกเป็นเครื่องมือเครื่องจักรประเภทที่ใช้กันอย่างแพร่หลาย โดยทั่วไปจะประกอบด้วยส่วนฐานของเตียงเหล็กหล่อ โต๊ะทำงาน แบริ่ง และการหมุนชิ้นงานในการขับเคลื่อนของโครงหัว ที่นั่งส่วนท้าย การติดตั้งการเจียร โครงล้อ (หัวเจียร) ควบคุมขนาดชิ้นงานของกลไกการป้อนตามขวาง ควบคุมเครื่องมือเครื่องจักรที่เคลื่อนย้ายชิ้นส่วนการทำงานของอุปกรณ์ไฟฟ้าและไฮดรอลิกและส่วนประกอบหลักอื่น ๆ เครื่องบดทรงกระบอกสามารถแบ่งออกเป็นเครื่องบดทรงกระบอกธรรมดา, เครื่องบดทรงกระบอกสากล, เครื่องบดทรงกระบอกล้อกว้าง, เครื่องบดทรงกระบอกหน้าท้าย, เครื่องบดทรงกระบอกกรอบหลายล้อ, ล้อเจียรหลายแผ่น, เครื่องบดทรงกระบอก, ตัด เครื่องเจียรทรงกระบอกชนิดพิเศษ และเครื่องเจียรทรงกระบอกชนิดพิเศษ

เครื่องยนต์หลักประกอบด้วยเตียง หัว หาง หัวเจียร อุปกรณ์ส่งผ่านฝุ่น และส่วนประกอบอื่นๆ หัว หัวเจียรสามารถหมุนมุมได้ และใช้สำหรับบดปลอกนิ้วและลูกกลิ้ง chamfering อุปกรณ์พิเศษ กรอบสมดุลแบบไดนามิก และเครื่องตรวจจับลูกกลิ้งสามส่วนตามคำสั่งของลูกค้า

ปัจจัยที่มีอิทธิพลต่อความแม่นยำ

1. อิทธิพลของความสูงของหัวเจียร โครงหัว และเบาะส่วนท้ายต่อความแม่นยำของมิติของชิ้นงาน ข้อผิดพลาดที่มีความสูงเท่ากันของหัวเจียร โครงหัว และเบาะท้ายจะทำให้เส้นกึ่งกลางของโครงหัวเจียรและเบาะท้ายชดเชยกับแกนแกนหมุนของล้อเจียรในอวกาศ จากนั้นพื้นผิวของชิ้นงานเจียรจะเป็น ไฮเปอร์โบลอยด์

2. อิทธิพลของเส้นกึ่งกลางของโครงหัวและที่นั่งส่วนท้ายต่อข้อผิดพลาดความขนานของแกนแกนหมุนของหัวเจียรในระนาบแนวนอนต่อความแม่นยำของมิติชิ้นงาน เมื่อข้อผิดพลาดนี้เกิดขึ้น รูปร่างของกราวด์ชิ้นงานโดยเครื่องบดทรงกระบอกจะเป็นทรงกรวย กล่าวคือ ล้อเจียรนั้นเป็นเชิงมุม และพื้นผิวมีลายการเจียรแบบเกลียว

3. อิทธิพลของการเคลื่อนที่ของหัวเจียรสัมพันธ์กับข้อผิดพลาดในแนวตั้งฉากของรางนำเครื่องจักรต่อความแม่นยำในการตัดเฉือน ผลลัพธ์สุดท้ายของข้อผิดพลาดนี้คือ แกนสปินเดิลและโครงส่วนหัว การชดเชยเส้นกึ่งกลางเบาะนั่งส่วนท้ายในการเจียรผิวหน้าส่วนบ่า จะทำให้เกิดข้อผิดพลาดในแนวตั้งของหน้าส่วนปลายบ่าและแกนชิ้นงาน เมื่อเจียรวงกลมด้านนอกจะส่งผลต่อความหยาบของพื้นผิวส่งผลให้มีเม็ดขัดแบบเกลียว

ปัญหาและแนวทางแก้ไขทั่วไปของเครื่องบด:

1, การประมวลผลพื้นผิวชิ้นงานจะสร้างเส้นขวาง, ระลอกคลื่น, การประมวลผลและการเจียรเมื่อเสียงการสั่นสะเทือนความถี่ต่ำและปานกลาง

เหตุผลที่ 1: พื้นผิวของล้อเจียรไม่เรียบ หลังจากการเจียรชิ้นงานเป็นเวลานาน พื้นผิวของล้อเจียรจะติดเข้ากับตะไบเหล็กจำนวนมาก ในระหว่างการเจียร พื้นผิวของล้อเจียรจะสึกหรอ ส่งผลให้พื้นผิวของล้อเจียรไม่เรียบ

วิธีแก้ไข: ใช้ปากกาตกแต่งเพชรเพื่อขัดและแก้ไขล้อเจียรเพื่อให้พื้นผิวเรียบและสม่ำเสมอ

สาเหตุที่ 2: ล้อเจียรไม่สมดุล คุณภาพที่ไม่สม่ำเสมออาจเกิดขึ้นเมื่อส่งหรือใช้งานล้อเจียร

วิธีแก้ไข: ควรปรับสมดุลล้อเจียรก่อนใช้งาน ควรใช้เพลาปรับสมดุลและกรอบปรับสมดุลพิเศษเพื่อปรับสมดุลของล้อเจียร และควรปรับน้ำหนักถ่วงบนกรอบล้อเจียรเพื่อปรับสมดุลของล้อเจียร อาจต้องมีการปรับสมดุลล้อเจียรหลายครั้งระหว่างการใช้งาน

สาเหตุที่ 3: รูตรงกลางของชิ้นงานใหญ่เกินไป ในการประมวลผลจริง รูตรงกลางของชิ้นงานมักจะใหญ่ขึ้น เมื่อรูตรงกลางของชิ้นงานมีขนาดใหญ่ขึ้น ปลอกนิ้วของเครื่องเจียรไม่สามารถมั่นคงกับชิ้นงานได้ ชิ้นงานจะสั่นในการประมวลผลแบบหมุนที่เกิดจากแนวนอน

วิธีแก้ไข: การกลึงรูตรงกลางของชิ้นงานเพื่อลดรูตรงกลาง

2. โต๊ะเครื่องเจียรไม่สามารถเคลื่อนในแนวนอนได้ ทำอย่างไร ?

เหตุผลที่ 1: ปั๊มน้ำมันไฮดรอลิกของเครื่องบดถูกบล็อก ส่งผลให้ไม่สามารถบรรลุแรงดันน้ำมันปกติ ส่งผลให้ไม่สามารถเคลื่อนที่จากด้านหนึ่งไปอีกด้านหนึ่งได้

วิธีแก้ไข: สามารถแก้ไขได้ด้วยการทำความสะอาดตะแกรงกรองของปั้มน้ำมัน ในเวลาเดียวกันจำเป็นต้องสังเกตว่าสามารถเข้าถึงตำแหน่งของระดับน้ำมันไฮดรอลิกในเครื่องบดได้หรือไม่ หากตำแหน่งของน้ำมันไฮดรอลิกต่ำเกินไป จำเป็นต้องเพิ่มน้ำมันไฮดรอลิก หากปั๊มน้ำมันไม่มีตัวกรองจำเป็นต้องเพิ่มอุปกรณ์กรองเพื่อป้องกันไม่ให้สิ่งสกปรกเข้าไปในปั๊มน้ำมันไฮดรอลิก

เหตุผลที่ 2: ตัวเหนี่ยวนำสวิตช์ที่เคลื่อนที่จากซ้ายไปขวาของเครื่องบดถูกบล็อก ส่งผลให้สวิตช์ขัดข้อง

วิธีแก้ไข: ถอดแยกชิ้นส่วนสวิตช์ ทำความสะอาดวาล์วเซ็นเซอร์ และติดตั้ง

3. จะเกิดอะไรขึ้นถ้าล้อเจียรของเพลาหลักของเครื่องบดไม่สามารถเคลื่อนที่ไปข้างหน้าหรือข้างหลังได้?

สาเหตุที่ 1: ปั๊มโซลินอยด์วาล์วถูกบล็อก

วิธีแก้ไข: ทำความสะอาดปั๊มโซลินอยด์วาล์ว โดยทั่วไปโซลินอยด์วาล์วจะอยู่ด้านหลังเครื่องบด เป็นเพลาหลักก่อนและหลังสวิตช์ หากโซลินอยด์วาล์วชำรุด จะทำให้ก่อนและหลังไม่สามารถเคลื่อนที่ได้

สาเหตุที่ 2: ลีดสกรูของล้อเจียรแกนหมุนหลุดออก ในระหว่างการขนส่งหรือเคลื่อนย้ายเครื่องจักร แกนหมุนอาจหลุดออกจากลีดสกรู ส่งผลให้ไม่สามารถขับเคลื่อนล้อเจียรแกนหมุนได้เมื่อลีดสกรูหมุน

วิธีแก้ไข: ยกล้อเจียรแกนหมุนขึ้น สังเกตตำแหน่งของลีดสกรูและสกรู แล้วติดตั้งกลับเข้าไปใหม่

สาเหตุที่ 3: ปั๊มน้ำมันถูกบล็อก การอุดตันของปั๊มน้ำมันไฮดรอลิกจะทำให้ล้อเจียรแกนหมุนช้าลงหรือไม่เคลื่อนที่ซึ่งแบ่งออกเป็นการอุดตันของหน้าจอตัวกรองปั๊มน้ำมันและความเสียหายของปั๊มน้ำมัน

วิธีแก้ไข: ทำความสะอาดตัวกรองปั๊มน้ำมันหรือเปลี่ยนปั๊มน้ำมัน
